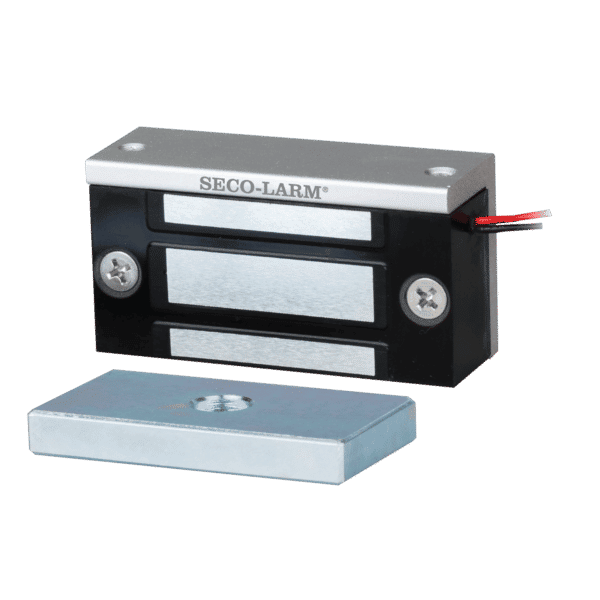

E-941SA-80Q

Cerradura electromagnética de 80 libras

Cuando se aplica energía a una cerradura electromagnética, se activa un electroimán incorporado que atrae una placa de armadura de acero montada en la puerta, impidiendo que ésta se abra. Cuando se quita la alimentación, el electroimán libera la armadura, permitiendo que la puerta se abra.

  • product_icon
  • product_icon
  • ETL, Conforme a UL Std. 294
  • 36 kg (80 lb) Fuerza de sujeción
  • Para espacios donde se requiera un tamaño reducido, como armarios, cajones, etc.
  • Bajo consumo de corriente
  • Sin magnetismo residual
  • MOV Protección contra sobretensiones

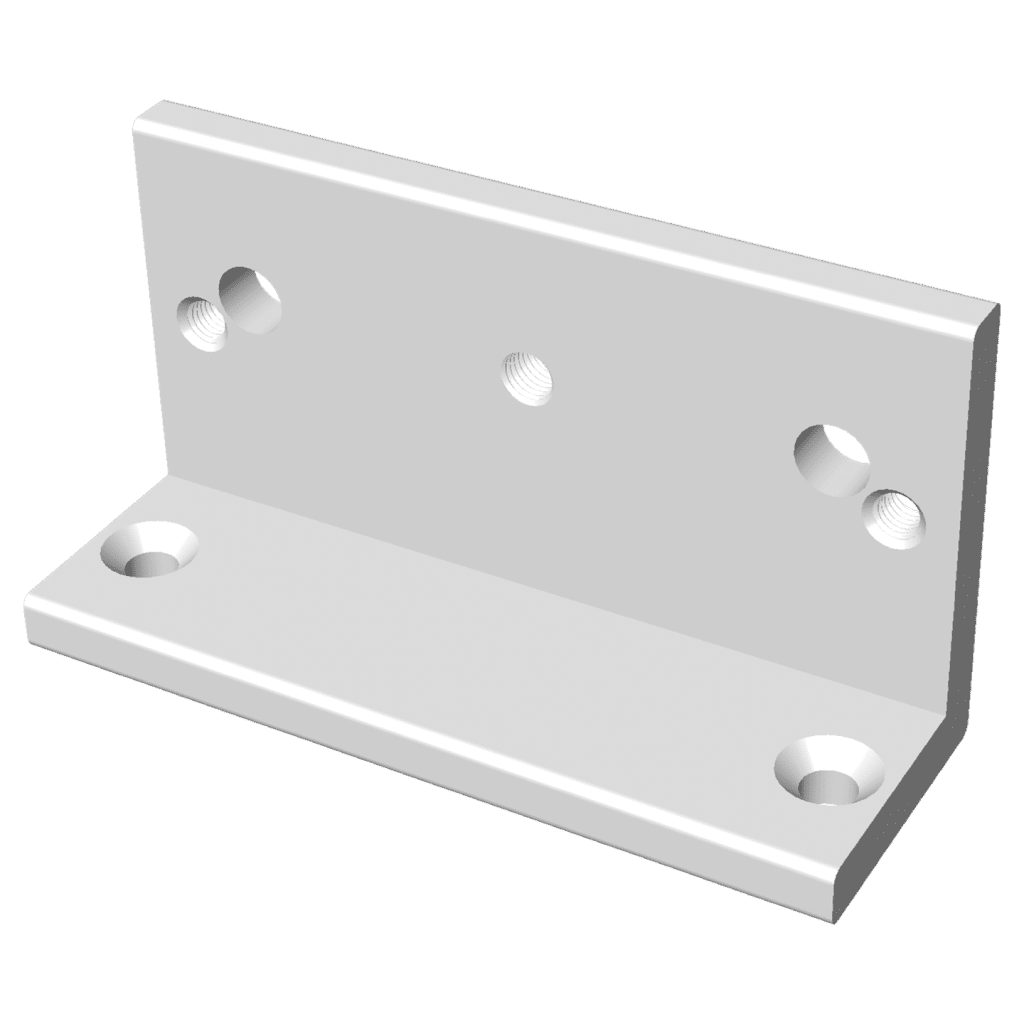

  • Hardware de montaje completo para instalaciones típicas
Holding Force 80-lb (36kg)@12VDC / 110-lb (51kg)@24VDC
Operating Voltage 12~24 VDC±10%
Current Draw 85mA@12VDC / 165mA@24VDC
IP Rating Waterproof IP67
Operating Temperature 14º~131º F (-10º~55º C)
Certification CE

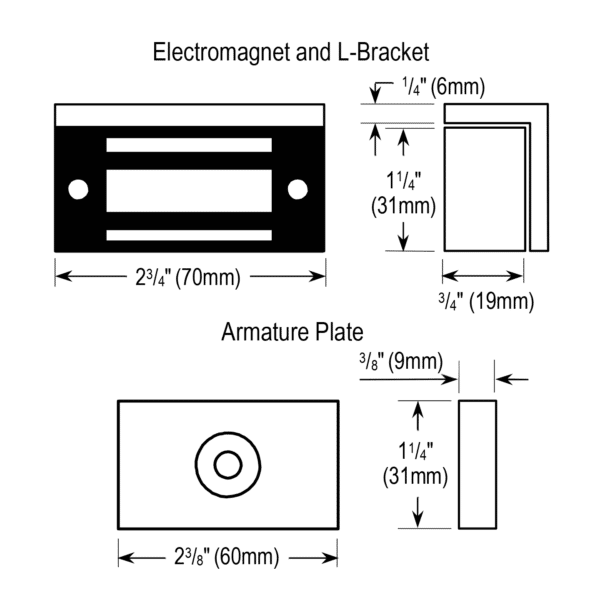

Electromagnet Dimensions 2-3/4″ x 1-1/4″ x 13/16″ (70 x 31 x 20 mm)
RoHS Compliance Yes
Armature Dimensions 2-3/8″ x 1-1/4″ x 3/8″ (60 x 31 x 9 mm)
Case Shipping Weight 46-lb 6-oz (22.0kg)
Weight 14.4-oz (410g)
Case Quantity 50 pcs

Product Information Sheet (PI)

Descargar archivo

MANUAL

Descargar archivo
Door does not lock
  • Check to make sure the wires are connected properly.
  • Check that the power supply is connected and
    operating
  • Make sure the lock switch is wired correctly
Doors lock, but can easily be forced open
  • Make sure the electromagnet and armature plates are properly aligned.
  • Make sure the contact surfaces of the electromagnet and armature plates are clean and free from rust.
  • Check the power leads with a meter, and make sure 12VDC or 24VDC is present.
Delay in door releasing
  • The electromagnet is fitted with a metal oxide varistor to prevent interference, so do not install a second diode.
